SiTime on julkistanut tarkkaan mobiililaitteiden ajoitukseen keskittyvä yhtiön ensimmäisen MEMS-pohjaisen mobiilikellogeneraattorin Symphonic-piirin SiT30100. Se tarjoaa valmistajan mukaan vakaat kellosignaalit esimerkiksi mobiililaitteiden 5G- ja GNSS-sirusarjoille kännyköihin ja kannettaviin sekä IoT-laitteisiin ja erilaisiin omaisuuden jäljitinratkaisuihin.

SiTimen uusi kellogeneraattoripiiri Sit30100 sisältää integroidun MEMS-resonaattorin ja tarjoaa jopa neljän erillisen ajoituspiirin toiminnallisuuden. Tämä ratkaisu yksinkertaistaa järjestelmien suunnittelua ja vähentää pinta-alatarvetta piirilevyllä.

Piirin sisäänrakennettu lämpötila-anturi tuottaa tarkkaa mittausdataa, jota käytetaan kompensointialgoritimien syötteenä ylivertaisen vakavuuden aikaansaamiseen. Tämä ominaisuus mahdollistaa paremman GPS-tarkkuuden ja nopeamman lukitusajan järjestelmätasolla, seurauksena suorituskyvyn parempi vakaus vaativissa olosuhteissa.

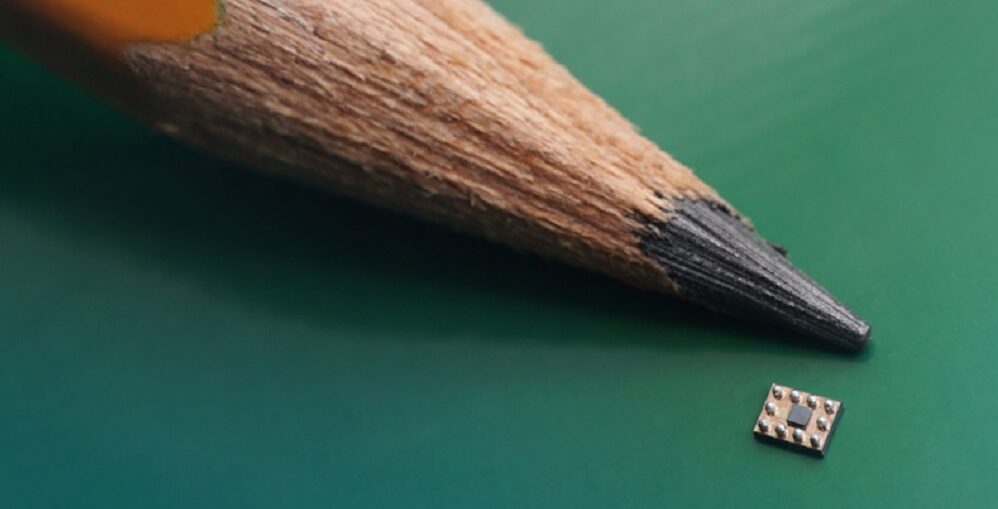

Piirin 4-lähtöinen kellogeneraattorin taajuudet ovat 76,8 MHz, 38,4 MHz tai 19,2 MHz:n ja soveltuu kantataajuus-, RF- ja GNSS-sovelluksiin. Integroitu MEMS-resonaattori eliminoi ulkoisen resonaattorin tarpeen ja mahdollistaa pienemmän yksisiruisen ratkaisun, jonka pinta-ala on vain 2,22 neliömilliä.

Piirissä on integroitu tarkka TCD-muunnin (TDC, temperature-to-digital) yksijohtimisella UART (Universal Asynchronous Receiver/Transmitter) -liitännällä järjestelmätason lämpötilan kompensointia varten, taajuusvakavuus jopa ±0,5 ppm. Valmistajan mukaan piirin suorituskyky ja dynaaminen stabiilisuus ilmavirtauksesta ja lämpöshokeista huolimatta on ylivertainen muihin nähden. Piirin käyttölämpötila-alue on maksimissaan 30 …+90°C -alue.

Piirissä on useita päälle ja pois kytkettäviä kellolähtöjä järjestelmätason tehonkulutuksen optimointimahdollisuuksia  ja sähkömagneettisten EMI-häiriöiden vähentämiskeinoja.
